Línea de anzuelo

Product model:
Subclassification:Deportes y ocio
Number of visitors:1170
Release date:2021-07-05

Introducción del producto:La máquina se ha utilizado ampliamente en alambre de acero alto, medio y bajo en carbono, cuerda de acero, alambre de acero para neumáticos, cuerda de acero, alambre de soldadura, alambre de acero galvanizado, alambre de acero para pc, alambre de acero para resortes, alambre de acero inoxidable, bus de acero dorado, etc.

Aprende más

Ahorro de energía 20% | ahorro de espacio 50% | ahorro de mantenimiento 40% | mejora de la eficiencia 20%

Introducción del producto

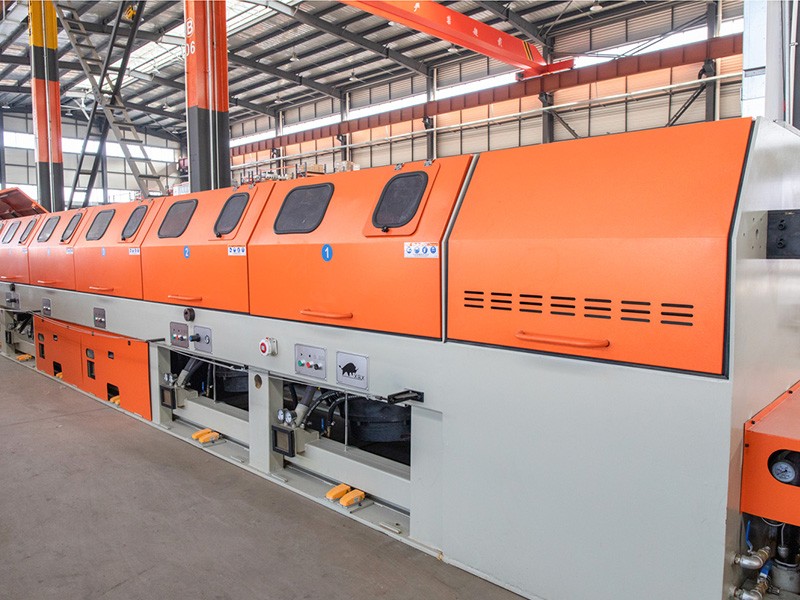

La máquina de dibujo de tecnología de accionamiento directo servomotor (sdt) es la primera máquina de dibujo que realiza ampliamente la conexión entre el motor y el bloque, y tiene ventajas en términos de consumo de energía, eficiencia y mantenimiento, reemplazo de cajas de cambios, cinturones y piezas de freno. Con un diseño integrado simétrico, se ahorra un 20% de energía, un 50% de espacio, un 40% de mantenimiento y un 20% de eficiencia. La máquina se ha utilizado ampliamente en alambre de acero alto, medio y bajo en carbono, cuerda de acero, alambre de acero para neumáticos, cuerda de acero, alambre de soldadura, alambre de acero galvanizado, alambre de acero para pc, alambre de acero para resortes, alambre de acero inoxidable, bus de acero dorado, etc.


Ventajas del producto

1. la máquina principal es de tracción directa pura, sin reductores, sin cinturones, sin frenos mecánicos, alta eficiencia y ahorro de energía, reduciendo la ocupación de tierras y reduciendo los costos de mantenimiento.
2. el nivel de protección del estator del motor es ip65, lo que garantiza la seguridad y fiabilidad del motor. Instale un detector de temperatura en el interior del motor.
3. la máquina de dibujo, el Gabinete eléctrico y el panel de control están integrados y utilizan los mismos estándares de diseño.
4. en el eje de transmisión, instale un detector de temperatura en los rodamientos superior e inferior.
5. tanque de refrigerante con motor y conductor de motor, instale la bomba de circulación de refrigerante, el detector de temperatura y el detector de nivel.
6. equipado con bombas de agua de enfriamiento y control de frecuencia variable para garantizar que la presión y el flujo del agua de enfriamiento de cada módulo sean consistentes.
7. detección de la entrada de agua de toda la máquina y la temperatura del agua de refrigeración del motor.
8. la superficie del cabrestante está recubierta de carburo de tungsteno, y la vida útil del cabrestante: ≥ 3 años. La manga de agua interior del cabrestante está hecha de aleación de aluminio.
9. los clientes pueden elegir cajas de molde mixtas, cajas de molde giratorias y cajas de molde de presión.
10. tiene funciones de gestión de tarjetas ic, personal de gestión, producción, mantenimiento y autoridad.
11. no hay desconexión durante la parada de emergencia.
12. equipado con una interfaz RJ45 para que los clientes puedan recopilar datos sobre el funcionamiento de la máquina.
13. con una pantalla LED que muestra la velocidad y la tasa actuales de los cables en el carrete.
14. equipado con medidores inteligentes para comprobar la calidad de la fuente de alimentación y medir el consumo de energía de la máquina.
15. toda la máquina está equipada con un cable de alimentación y un cable de control, y el cliente solo necesita suministrar energía al Gabinete eléctrico.
16. servicio post - venta, se reemplazarán las piezas en lugar de repararlas.
17. opcional: sistema de recogida de polvo, que puede limpiar el polvo en el aire y el polvo en la Mesa de dibujo.
18. opcional: detector de diámetro láser, que puede comprobar el diámetro de la línea en tiempo real y emitir una alarma cuando el diámetro de la línea está fuera del alcance.
19. opcional: módulo de internet, que puede basarse en un sistema de Internet de las cosas, y luego puede acceder a la máquina desde el teléfono móvil o PC para comprobar los datos de funcionamiento y gestionar el sistema de control.



Parámetros del producto

Especificación (diámetro del bloque)/mm 200 300 350 400 450 500 560 600 700 800 900 1200
Intensidad de la entrada/MPa ≤1350
Número de bloques ≤16 ≤16 ≤16 ≤16 ≤16 ≤16 ≤16 ≤16 ≤16 ≤16 ≤16 ≤16
Diámetro máximo de entrada/mm 2.2 2.8 3.5 4.2 5 5.5 6.5 8 10 12 14 16
Diámetro mínimo de salida/mm 0.25 0.5 0.6 0.75 1 1.2 1.4 1.6 2.2 2.5 3 4
Velocidad de dibujo rápida (m/s) 20 20 20 25 30 30 20 16 12 12 10 10
Potencia del motor (kw) 2.2~5.5 5.5~7.5 5.5~11 11~15 11~22 15~30 22~45 30~55 45~75 55~90 75~110 90~132
Sistema de transmisión Servomotor Drive
Método de ajuste de velocidad Servomotor AC
Método de control Sistema de control de bus de corriente continua compartida
Método de pago Línea de carrete, línea elevada, línea horizontal, línea de boca de pato, se puede poner la línea sin parar
Método de Administración Enrollar, enrollar y invertir la línea, que se puede enrollar sin dejar de funcionar
Main function Cuando se desconecta o se desconecta, se puede lograr una parada automática, y cada unidad está equipada con una cubierta protectora independiente.
Parámetros del proceso de monitoreo y parámetros de falla
Material de dibujo adecuado Alambre de acero (alambre de acero alto, medio y bajo en carbono, alambre de acero inoxidable, alambre de acero pretensado, alambre de acero para neumáticos, alambre de acero para mangueras, alambre de acero para resortes, cuerda de acero, etc.)
Alambre de aleación de alambre de soldadura (gmaw, saw, fcaw, etc.) y varios materiales metálicos


Visualización tridimensional
